Сравнение распределения электромагнитного поля в волноводе и диэлектрическом материале

При сравнении распределения электрического поля и магнитного поля в волноводе и диэлектрическом материале использовались геометрические размеры материалов, изготавливаемых в России производством. Распространение электромагнитного поля в диэлектрике от входа к выходу возможно при ширине канала не менее 10 мм. В связи с этим модель каждого материала имеет высоту равную 7,89 мм, длину 40 мм, ширину 15,8 мм [1 - 2]. Компьютерные модели представлены на рисунке 1

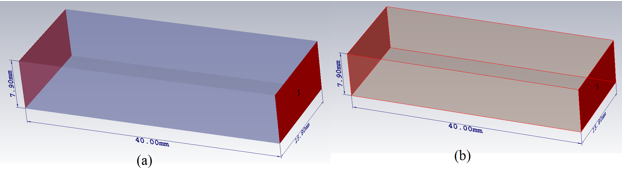

Рисунок 1 – трехмерная модель (а) волновод; (б) стеклотекстолит СТЭФ

Для рассмотрения электромагнитного поля в рассматриваемых материалах разложим его на составляющие, а именно на электрическое поле и магнитное поле. Рассмотрим электрическое поле распространяющееся в волноводе и стеклотекстолите СТЭФ на частотах 12 ГГц, 15 ГГц, 18 ГГц. Распределение электрического поля в волноводе представлено на рисунке 2

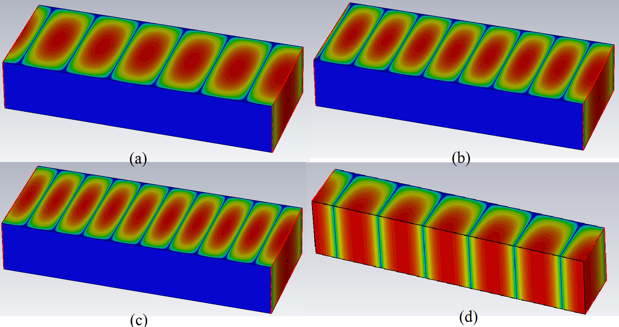

Рисунок 2 – распределение электрического поля в волноводе (a) 12 ГГц (b) 15 ГГц (c) 18 ГГц (d) модель в разрезе на частоте 12 ГГц

Распределение электрического поля в стеклотекстолите СТЭФ представлено на рисунке 3

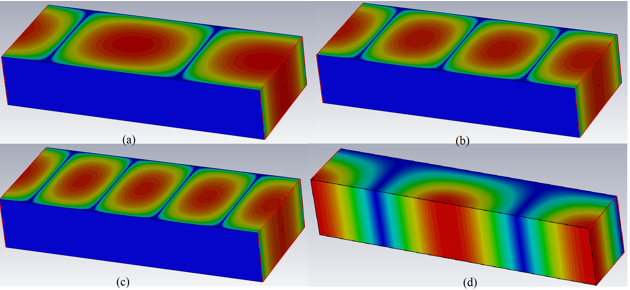

Рисунок 3 – распределение электрического поля в стеклотекстолите (a) 12 ГГц (b) 15 ГГц (c) 18 ГГц (d) модель в разрезе на частоте 12 ГГц

Рассмотрим распределение магнитного поля в волноводе и стеклотекстолите СТЭФ на частотах 12 ГГц, 15 ГГц, 18 ГГц. Распределение магнитного поля в волноводе представлено на рисунке 4

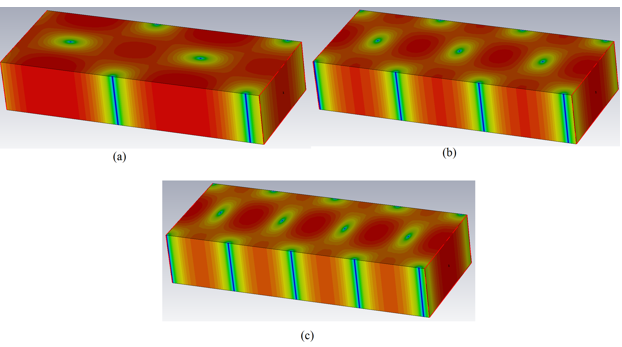

Рисунок 4 – распределение магнитного поля в волноводе (a) 12 ГГц (b) 15 ГГц (c) 18 ГГц

Распределение магнитного поля в стеклотекстолите СТЭФ представлено на рисунке 5

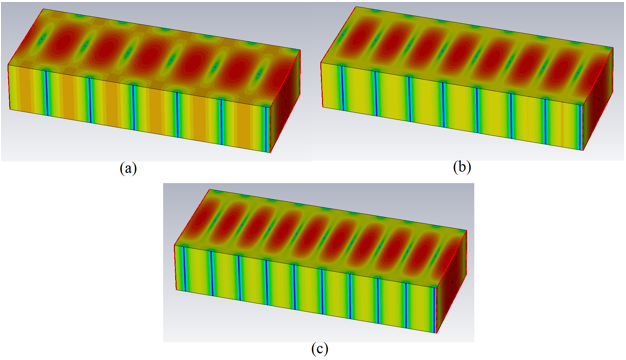

Рисунок 5 – распределение магнитного поля в стеклотекстолите (a) 12 ГГц (b) 15 ГГц (c) 18 ГГц

Таким образом, распределение электромагнитного поля имеет идентичную форму в волноводе и диэлектрике, передача СВЧ – мощности возможна, но в стеклотекстолите, относительно распространения в волноводе, наблюдаются дополнительные потери.
