        В настоящее время остро стоит проблема получения электроэнергии в труднодоступных местах.

          Поэтому становится особенно актуальной необходимость создания преобразователя механической энергии в электрическую.

         Новизна устройства заключается в принципе действия прибора: когда мы вращаем  ручку генератора данного устройства, образуется переменный ток, поступающий на диодный мост, который преобразует его в постоянный ток. После этого ток поступает на конденсатор и заряжает его. Когда конденсатор зарядится, мы замыкаем контакты на  кнопке, и  спираль устройства начинает нагреваться. Это устройство можно использовать в безопасном поджоге пиротехники и в полевых условиях.

         Гипотеза: данное устройство сможет помочь людям получать электроэнергию в труднодоступных местах, преимущественно в полевых условиях, когда срочно возникает необходимость в получении источника энергии.

         Цели и задачи:

         - создание принципиально нового устройства преобразования энергии.

Выбранная цель повлекла за собой формулировку конкретных задач. Содержание  задач, поставленных перед нами, было определено этапами работы над устройством:

  1. Изучение библиографических источников по данной проблеме.
  2. Подбор материалов и сборка устройства.
  3. Апробация устройства.

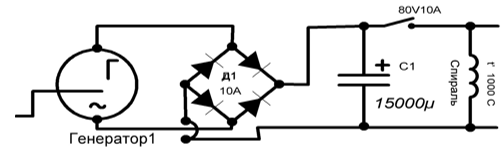

Схема устройства

Рисунок 1.

 Компоненты

1. Г- генератор переменного тока.

2. Д1- диодный мост.

3. С1- конденсатор полярный (электролитический)-15000МКФна 63 вольта.

4. КН- Кнопка.

5. t- спираль

Последовательность сборки аппарата

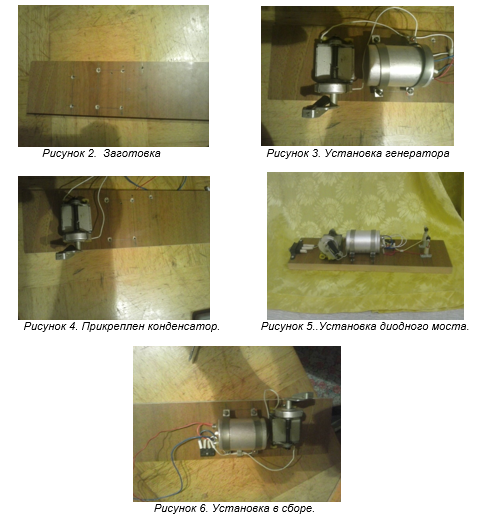

Устройство собрано на ламинированном ДСП с размерами 34×12×34 (Рис.2).

Под генератор были размечены точки, после просверливания была проведена зенковка, также было и с остальными точками. По бокам была приклеена кромка.



     Коммерческий расчет

Наименование

Кол-во, шт.

Цена, руб.

генератор

1

120

Диодный мост

1

50

конденсатор

1

300

спираль

1

300

ДСП

1

120

Кромка 1×20 метров

1

14

шурупы

16

12

Итого:



916рублей.



Заключение

При работе над техническим проектом по созданию преобразователя механической энергии в электрическую для получения электроэнергии в труднодоступных местах нами  выделены основные идеи и перспективы исследования.

По результатам проведенных опытов, можно сделать следующие эмпирические выводы:

- преобразовать механическую энергию в электрическую можно.

- мы считаем, что применяя данное устройство в походах, экспедициях, вообще в труднодоступных местах, можно избежать безвыходных ситуаций.

- в дальнейшем, исследуя возможности преобразователя, можно решить проблему получения энергии в различных местах нашей страны.
