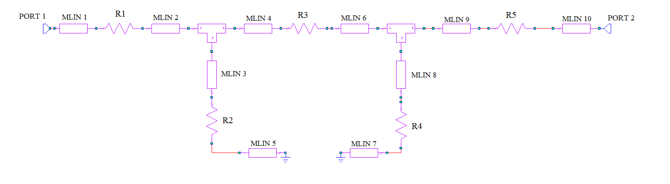

Расчеты широкополосного аттенюатора производились для высокочастотного диэлектрика Ro4350B фирмы Rogers Corporation [1]. Схема проектируемого широкополосного аттенюатора была получена путем соединения схем аттенюаторов Т – типа и П – типа, с целью обеспечения широкого диапазона рабочих частот разрабатываемого аттенюатора. Построенная эквивалентная схема отображена на рисунке 1

Рисунок 1 – эквивалентная схема

где Port 1 и Port 2 – входы 50 Ом; MLIN 1 - 10 – микрополосковые линии шириной 0,5 мм. MLIN 1 – имеет длину 10 мм; MLIN 2 – имеет длину 0,05 мм; MLIN 3 – имеет длину 0,15 мм; MLIN 4, MLIN 5, MLIN 6, MLIN 7 – имеют длину 3 мм; MLIN 8 – имеет длину 0,15 мм; MLIN 9 – имеет длину 0,05 мм; MLIN 10 – имеет длину 10 мм; R1, R2, R3, R4, R5  – резисторы Р1-12-0,062 АЛЯР.434110.005 ТУ 0402 типоразмера. R1 – резистор с сопротивлением равным 1 Ом; R2 – резистор с сопротивлением равным 510 Ом;  R3 – резистор с сопротивлением равным 33 Ом; R4 – резистор с сопротивлением равным 510 Ом; R5 – резистор с сопротивлением равным 3,9 Ом. Все Т-сочленения имеют размер равный 5 × 5 мм.

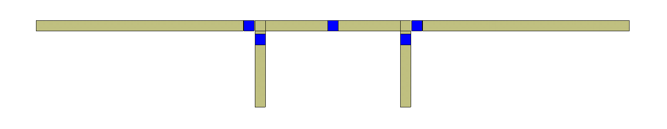

            Цепи схемы MLIN 3 – MLIN 5 и MLIN 8 -  MLIN 7 представляют собой шлейфы, для устранения вибраций в передающем тракте, сглаживания характеристик. Топология построенного широкополосного аттенюатора отображена на рисунке 2

Рисунок 2 – топология

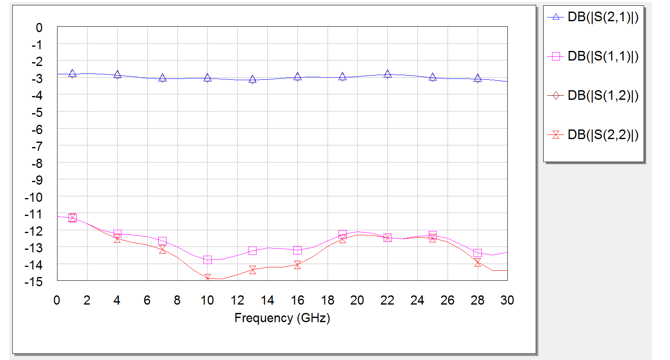

S- параметры, для рассмотренной структуры широкополосного аттенюатора на рисунках 1 и 2, полученные с помощью системы автоматизированного проектирования, отображены на рисунке 3

Рисунок 3 – S- параметры

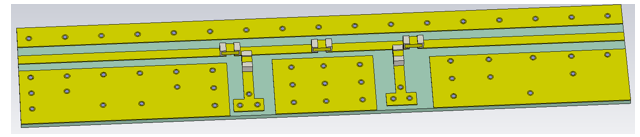

Следует учитывать поведение характеристик резисторов поверхностного монтажа с увеличением частот [2]. Поэтому необходимо смоделировать трёхмерную модель проектируемого широкополосного аттенюатора в системе автоматизированного проектирования электромагнитного моделирования. Для уточнения S - параметров Модель проектируемого широкополосного аттенюатора отображена на рисунке 43



Рисунок 4 – 3D модель аттенюатора

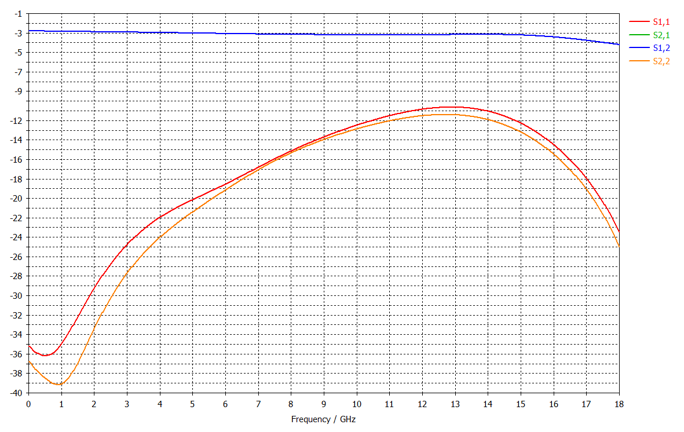

Результаты S- параметров спроектированного широкополосного аттенюатора отображены на рисунке 5

Рисунок 5 – S – параметры аттенюатора

На частотах выше, чем указанны на рисунке 5, аттенюатор не осуществляет необходимого затухания, таким образом, диапазаон рабочих частот ограничивается указанным на рисунке 5. Как видно из рисунка 5, спроектированный широкополосный аттенюатор вносит стабильное затухание 3 Дб в широком диапазоне частот.
