В современных условиях средствам индивидуальной защиты отводится важная роль. В зависимости от вида деятельности к материалам для спецодежды предъявляют комплекс требований, включающий как защитные, так и технологические и эксплуатационные свойства.
Выпуск качественной спецодежды невозможен без всестороннего учета свойств материалов, применяемых для ее изготовления. Предприятиям швейной промышленности необходимаинформация об осыпаемости и усадке тканей, так как эти свойства определяютизносостойкость и сохранение первоначальной формы спецодежды на протяжении всего срока службы.
Осыпаемость тканей влияет на условия выполнения и параметры технологических операций, на выбор конструкции швов и методов обработки открытых срезов деталей одежды. Ткани не вызывают затруднений при пошиве, если длина бахромы не превышает 2 мм. Для предупреждения разрушения швов тканей, осыпаемость которых больше 2 мм вводят операции по обметыванию или увеличивают ширину шва в 1.5-2 раза по сравнению с нормативной, что вызывает дополнительные затраты труда, увеличивает расход ткани и швейных ниток и повышает себестоимость изделий.
Усадка является скрытым негативным свойством, проявление которого в процессе эксплуатации может привести к изменению линейных размеров деталей швейного изделия, уменьшению размера одежды и искажение формы изделия. Усадку необходимо учитывать при создании объемной формы деталей изделия для, обеспечения баланса изделия, соответствия размеров готового изделия и для сохранения стабильности размеров и формы изделия в процессе эксплуатации. Значительная усадка − более 3 %, делает одежду непригодной для длительной эксплуатации.
Исследование осыпаемости и усадки тканей проводилось на пробах, которые подвергались многократным мокрым обработкам (бытовым стиркам), что имитировало реальные условия эксплуатации. Режимы мокрых обработок выбирались в соответствии с ГОСТ 30157.1-95 [1]. Форма и размеры проб выбирались в соответствии с ГОСТ 30157.0-95 [2].
Осыпаемость оценивалась длиной бахромы (мм), образовавшейся по краям пробы, а усадка – по изменению её линейных размеров:
У(α) = Lk – Lo / Lo ∙ 100% ,
где У(α) – изменение линейных размеров пробы ткани в направлении нитейосновы или утка, %;
Lo – расстояние между метками напробе ткани до обработки, мм;
Lk – расстояние между метками на пробе ткани после обработки, мм.
Методика испытаний заключалась в следующем. Подготовленные пробы тканей подвергались мокрым обработкам, затем помещались на горизонтальную поверхность, расправлялись, чтобы не было складок и заминов, высушивались при комнатной температуре, подвергались влажно-тепловой обработке, после чего измерялисьрасстояния между метками напробах и длина бахромы, образовавшейся по краям срезов. Мокрые обработки проводились до стабилизации линейных размеров и величины бахромы по краямпробы.
Достоинствами методики является возможность определения показателей двух свойств: изменений линейных размеров и осыпаемости на одной пробе, снижение материалоемкости испытаний, а также изучение кинетики процесса осыпаемости и усадки в условиях испытаний, приближенных к реальным условиям эксплуатации спецодежды.
В качестве объектов исследования выбраны ткани различного волокнистого состава (табл. 1), которые используются для пошива одежды специального назначения на швейном предприятии в г. Галич Костромской области.
Таблица 1 − Характеристики тканей для спецодежды
№ ткани |
Вид материала |
Поверхностная плотность, г/м2 |
Волокнистый состав |
Переплетение |
Вид отделки |
1 |
Рип-Стоп TR 240 арт. 87309 |
235 |
ПЭ-80% Вис-20% |
комбинированное |
ВО |
2 |
Мастер-Люкс арт. С14-ЮД |
260 |
Хлопок – 100% |
саржевое |
ВО |
3 |
Грета арт. 4С5-КВ |
210 |
Хлопок – 51% ПЭ-49% |
саржевое |
ВО, МВО АСО |
4 |
Кирза двухслойная арт. 6882 |
410 |
Хлопок – 100% |
полотняное |
ВОУ |
5 |
Ткань костюмная арт. С 48-БЮ |
220 |
Хлопок – 67% ПЭ-33% |
саржевое |
ВО |
6 |
Темп-1 арт. С-ТМ-104113 |
210 |
ПЭ-54% Хлопок –46% |
саржевое |
МВО |
7 |
Ткань с полиуретановым покрытием ГОСТ 28486-90 |
120 |
ПЭ – 100% |
комбинированное |
ВО |
8 |
Хамелеон-стандарт арт. С-27 |
260 |
Хлопок – 100% |
саржевое |
ВО |
ВО – водоотталкивающая отделка МВО–масловодоотталкивающая АСО – антистатическая отделка ВОУ – водоупорная отделка |

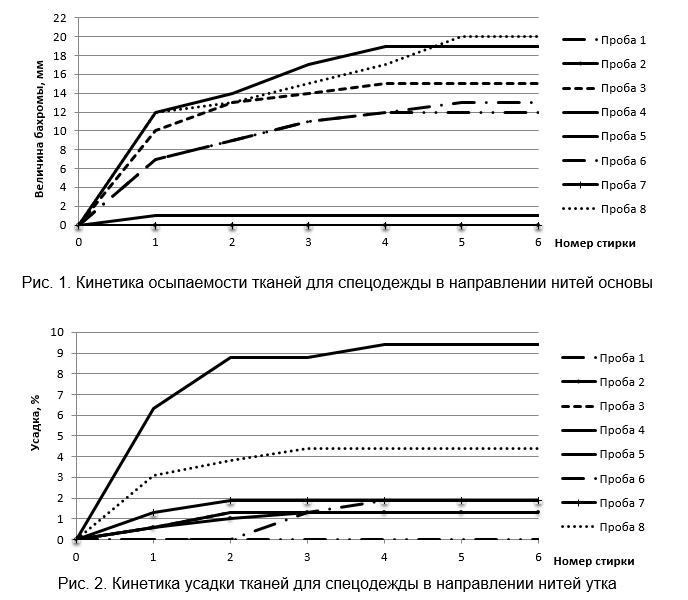

Анализ кинетики осыпаемости (рис. 1) и усадки (рис. 2) тканей для спецодежды в процессе многократных стирок показал, что и увеличение бахромы по краям срезов наблюдается примернодопятой стирки, изменение линейных размеров проб наблюдается до четвертой стирки, после чего наступает стабилизация исследуемых параметров. Таким образом, для оценки осыпаемости и усадкитканей под действием эксплуатационных факторов достаточно провести пять мокрых обработок.
Результаты проведенных испытаний (табл. 2) показали, что исследуемые ткани имеют различную степень осыпаемости и усадки.
Таблица 2 –Осыпаемость и усадка тканей для спецодежды после пяти циклов стирки
№ пробы ткани |
Осыпаемость, мм |
Усадка, % |
||
основа |
уток |
основа |
уток |
|
1 |
12 |
0 |
0,6 |
0 |
2 |
0 |
1 |
0 |
1,3 |
3 |
15 |
15 |
3,4 |
1,3 |
4 |
19 |
15 |
0,6 |
9,4 |
5 |
1 |
15 |
1,3 |
1,3 |
6 |
13 |
5 |
0 |
1,3 |
7 |
0 |
0 |
1,3 |
1,9 |
8 |
20 |
9 |
0,6 |
4,4 |
Хлопчатобумажная саржа Мастер-Люкс (обр. 2) и полиэфирная ткань с полиуретановым покрытием (обр. 7) являются малоосыпаемыми. При раскрое этих тканей можно не закладывать дополнительные припуски на подрезку и не обметывать срезы деталей.
Высокая осыпаемость в направлении нитей основы и утка выявлена у тканей: Грета (обр. 3), кирза двухслойная (обр. 4), Темп-1 (обр. 6) и Хамелеон-стандарт (обр. 8). Длина бахромы этих тканей уже после первого цикла стирки была более 5 мм, а после пятого цикла составила 15-20 мм. При изготовлении спецодежды из этих тканей необходимо увеличивать припуски на швы и обязательно обметывать срезы деталей.
У ткани Рип-Стоп (обр. 1) выявлена высокая осыпаемость (больше 10 мм) в направлении нитей основы, а у костюмной ткани (обр. 5) – в направлении нитей утка, в противоположных направлениях эти ткани не осыпаются. Таким образом, в деталях швейных изделий из ткани Гретанеобходимо закладывать дополнительные припуски на подрезку и вводить операции обметывания только на срезах, расположенных горизонтально, а из костюмной ткани арт. С 48-БЮ – на срезах, совпадающих с нитями основы.
Большинство исследуемых тканей имеют усадку меньше 2%. Для ткани Грета (обр. 3) усадка по основе составила 3,4%, что необходимо учитывать в припусках по длине деталей. Кирза двухслойная (обр. 4) и ткань Хамелеон-Стандарт (обр. 8) имеют высокую усадку в направлении нитей утка, что необходимо учитыватьв припусках на свободное облегание при разработке лекал.Для снижения усадки этих тканей целесообразно рекомендовать проведение предварительной декатировки, что позволит избежать перекосов и деформации деталей швейного изделия при дальнейшей эксплуатации.
Выводы:
- Разработана методика, позволяющая оценить осыпаемость и усадку тканейв условиях приближенных к эксплуатационным.
- Установлено, что ткани для спецодежды имеют разную осыпаемость и усадку, что необходимо учитывать при проектировании одежды специального назначения и выборе методов обработки для обеспечения качества одежды и продления срока ее службы.
