Тяга познания культурных особенностей территории заставляет граждан становиться путешественниками и посещать в качестве туристов различные регионы, государства с познавательной целью. Весомая роль среди объектов туристского интереса принадлежит памятникам истории и культуры. Памятники являются важнейшими источниками, повествующими о жизни ранее живущих поколений. Множество разнообразных памятников,  своеобразие духовной культуры создают высокий потенциал для развития на той или иной территории познавательного и культурного туризма.

В данной работе будет представлен эскиз памятника Саратовскому калачу, который является символом г. Саратова. Известные с XIV века саратовские калачи пеклись из белотурки, особого сорта пшеницы, которая росла лишь в определенных районах Саратовской губернии, что возможно благодаря особым природным условиям территории. В результате выпекались калачи высотой 40 см, которые при сплющивании снова принимали прежнюю форму. Сказанное объясняет необходимость установки памятнику этому хлебобулочному изделию в г. Саратове. Местом расположения памятника был выбран проспект Кирова, вблизи пересечения его с улицей Максима Горького. Территориально напротив ныне расположенного ювелирного магазина «Кристалл» ранее находилось отделение всероссийской хлебопекарной фирмы знаменитого московского булочника Филиппова, позже на том же месте располагался магазин при фабрике Стружкина, в котором продались разнообразные хлебобулочные изделия, в том числе Саратовские калачи.

Определив место установки памятника перейдем к его проектированию. Предполагается, что памятник будет выполнен в виде стрелки, означающей начало пешеходной зоны. Стрелка должна быть облицована белым искусственным камнем. В центре будет находиться калач, выполненный из бронзы.

На заднем плане располагается декоративная стенка, отсылающая нас к архитектурной стилистике XIX века, тем самым подчеркивая происхождение связь Саратовского калача с историей. Сверху на металлической анодированной полукруглой пластине  выгравирована надпись: «Памятник Саратовскому Калачу».

Памятник расположен посередине пешеходной зоны, имеет размер в ширину 3,500 м, то есть с обеих сторон остается по 2,5 м до тротуаров, и 6 м тротуары с обоих сторон. Памятник доступен для обзора со всех сторон. При обходе вокруг памятника открываются различные планы и виды, памятник имеет сквозные отверстия, способствующие соединению со средой. В целом объемно-пространственная концепция памятника решена в стиле современных направлений взаимодействия памятника с пространством, и моделирования собственного интеллектуального пространства, то есть отсылает зрителя к эпохе развития промышленности России, периода распространения «Славы Саратовского Калача».

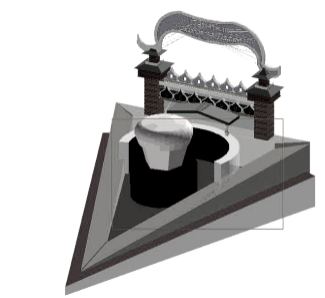

Рис.1 Макет памятника Саратовскому калачу, выполненный в программе Архикад

На рисунках 1 - 5 представлено макетирование с помощью современных компьютерных средств - программ Архикад и Артлантис. Сначала в программе Архикад (рис.1) исследовались различные формы памятника, угол стрелки, высота, габариты, угол наклона. Эти поиски соотносились с пропорциями человека и окружающей городской среды (шириной улицы, высотой домов) – нам хотелось, чтобы памятник «не потерялся», был соразмерен окружающему пространству городской среды и пешеходу, прогуливающемуся по пешеходной зоне и имеющему возможность рассмотреть памятник с близкого расстояния.  Сказанное отображено на рис. 6 – 8.

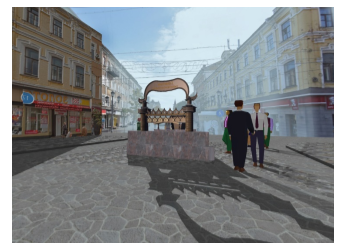

Рис.2 Проверка соразмерности памятника Саратовскому калачу людям и окружающему городскому пространству.

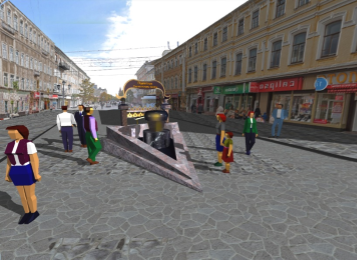

Рис. 3 Проверка соразмерности памятника Саратовскому калачу людям и окружающему городскому пространству.

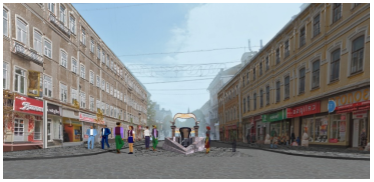

Рис. 4 Проверка соразмерности памятника Саратовскому калачу людям и окружающему городскому пространству.

Итак, после определения основной формы (размеров, габаритов, пропорций и т.д. – рис. 1) мы перенесли построенную в Архикаде модель в Артлантис, чтобы рассмотреть и, в конечном счете, определить наиболее выразительные для данного памятника материалы.

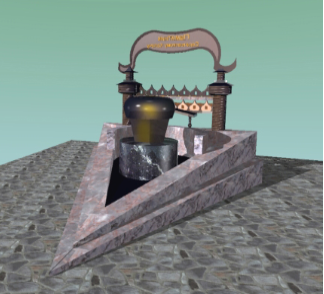

Рис. 5 Выполнение макета памятника Саратовскому калачу в материале в программе Артлантис

На рис. 5 представлено окончательное решение выбора материалов. Мы видим подиум под сам калач – черный гранит, треугольный подиум в виде стрелки выполнен из розового гранита. На заднем плане располагаются башенки и кокошники, символизирующие русский стиль, сверху располагается надпись, выполненная гравировкой «Памятник Саратовскому калачу».

Все наши эскизные решения были уточнены при выполнении проекта, который представлен на рис. 6 – 8.

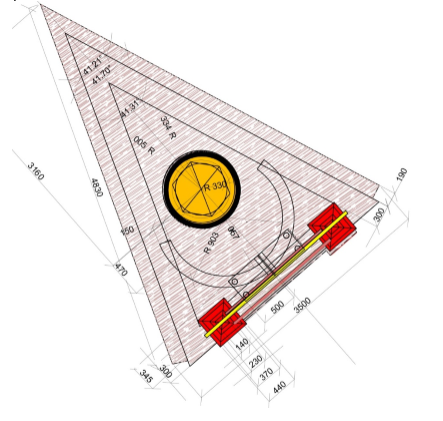

Рис. 6 План памятника Саратовскому калачу

На рисунке 6 представлен план памятника, или другими словами вид сверху. Здесь мы видим основные габаритные размеры, точки привязок, от которых отсчитываются центры диаметров круглых форм, а также размеры башенок в плане.

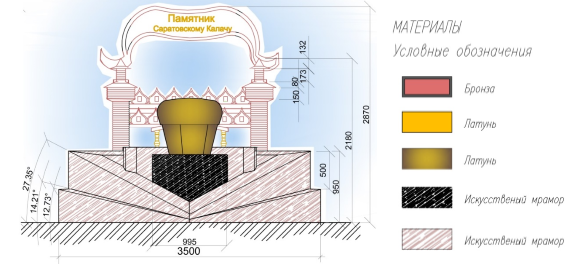

Рис. 7 Фронтальный вид памятника Саратовскому калачу

На рисунке 7 представлен фронтальный вид памятника. Здесь мы можем видеть все необходимые высотные размеры.

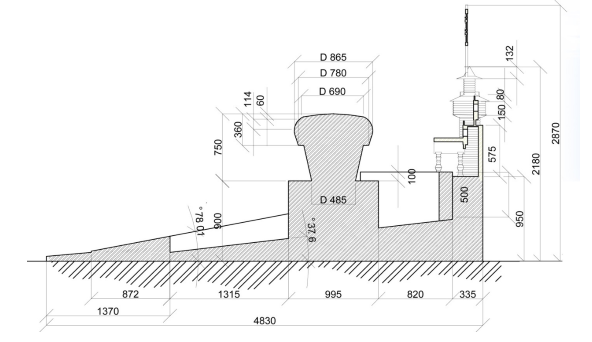

Рис. 8 Разрез памятника Саратовскому калачу

На рисунке 8 представлен разрез памятника. Здесь мы можем видеть все недостающие высотные размеры, а также углы наклона плоскостей. То, что попадает в разрез, выкрашено штриховкой, не попадающий в разрез задний план оставлен белым.

Зная размеры, мы можем вычислить объемы деталей, и зная плотность – их вес.

Диаметр бронзового калача – 865 мм, значит, радиус – 432,5 мм или 43 см, высота – 570 мм или 57 см. Объем цилиндра вычисляется по формуле V=πR2*h=0,33 м3 или 330000см3

Плотность бронзы составляет  от 7,5 до 8 г/ см3

Тогда максимальный вес нашего калача – 2 тонны 640 кг. Это, конечно, очень много, из чего следует вывод – сделать калач полым.

Площадь поверхности нашего условного цилиндра рассчитывается по формуле:

S=2πR2+2 πR h = 2πR(R+h)=2*3,14*43*(43+57)=27000 см2

В этой формуле первое слагаемое – два круга сверху и снизу цилиндра, второе – длина окружности кругов сверху и снизу цилиндра, умноженная на высоту (если мы развернем боковую поверхность цилиндра, то получим прямоугольник с вышеописанными сторонами). Теперь возьмем какую-нибудь толщину для нашей полой формы, например, 3 см. Тогда объем калача будет

V= 81 000см3 и вес его будет Р=648 000 г или 648 кг или 1 тонна – это почти в 4 раза меньше, чем если бы это был цельный калач.

А дальше, чтобы составить примерную смету на выполнение памятника, мы нашли в Интернете территориальные единичные расценки на ремонтно-реставрационные работы памятников культуры [1]. Сумма всех затрат определяется суммированием выбранной строки. Считаем, что калач – простая деталь. Суммируем эту строку там где слитки по 15 кг – получилось 144,7 руб. за 1 кг, плюс стоимость металла 203,8 руб. за кг. Итого 348,5 руб. за 1 кг, и 225 828 руб. за всю работу по выполнению калача.

Аналогично считаем стоимость выполнения башенок и других сложных деталей памятника, но выбираем в таблице строку «Литье деталей сложных из бронзы». Здесь стоимость работ 233 руб. плюс стоимость металла 203,8 руб. Итого 436,8 руб. за 1 кг, и 283 000 руб. за всю работу по выполнению башенок.

Постаменты из гранита такой величины в среднем стоят 120 000 руб. Так получилась примерная итоговая смета – 678 800 руб. В эту стоимость включена стоимость работы дизайнера – 50000 р.

Стоит отметить, что это не единственный проект памятника, установка которого способна украсить городское пространство. Подобные проекты, призванные увековечить не реальные события или действительно живших людей, а, например. литературного героя Остапа Бендера, ожившего на страницах литературного произведения «Двенадцать стульев», «Золотой теленок» И. Ильфа и Е. Петрова, уже создавались ранее [2]. Каждый из представленных проектов является интересным, свежим, но в настоящий момент пока не нашедшим реализации в г. Саратове. Тем не менее, названные проекты перспективны и способны увеличить туристский поток в Саратов благодаря включению данных объектов в экскурсионные маршруты по городу.
