Arkadii NikolaevФотографии объекта.

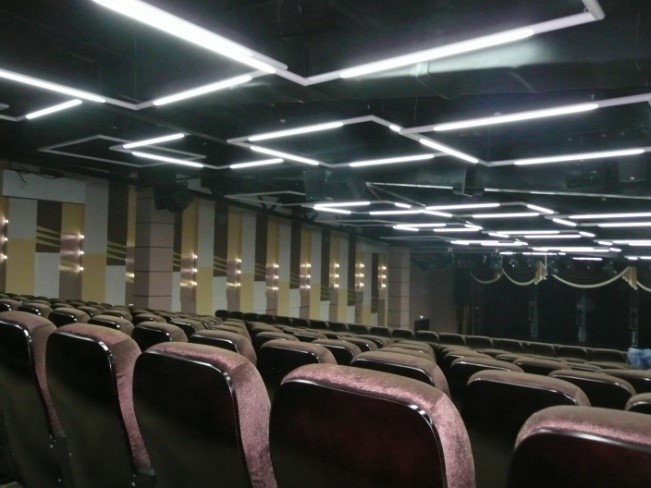

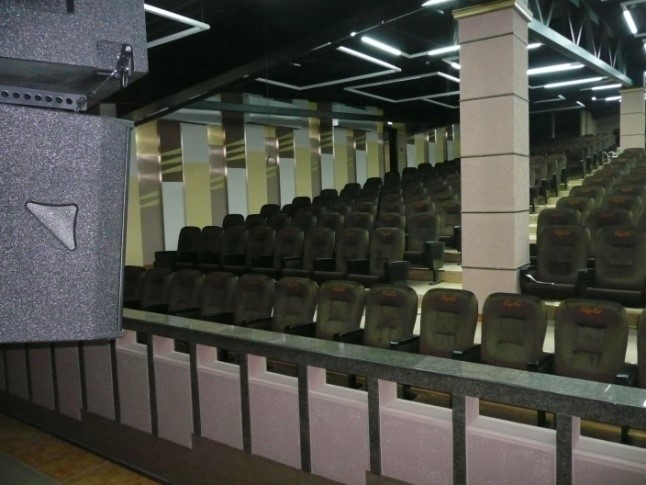

Рис.1 - Многофункциональный конференц-зал в составе комплекса торгово-развлекательного "Сити Молл" в г. Южно-Сахалинске.
Вид от левого портала сцены.

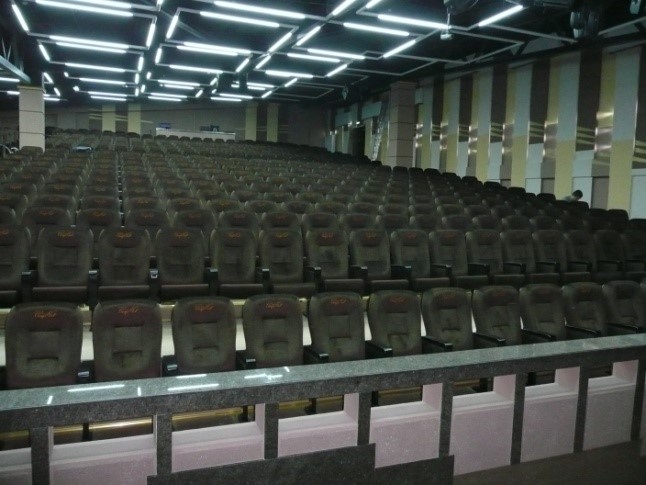

Рис.2 - Многофункциональный конференц-зал в составе КТР "Сити Молл" в г. Южно-Сахалинске.
Общий вид со сцены.

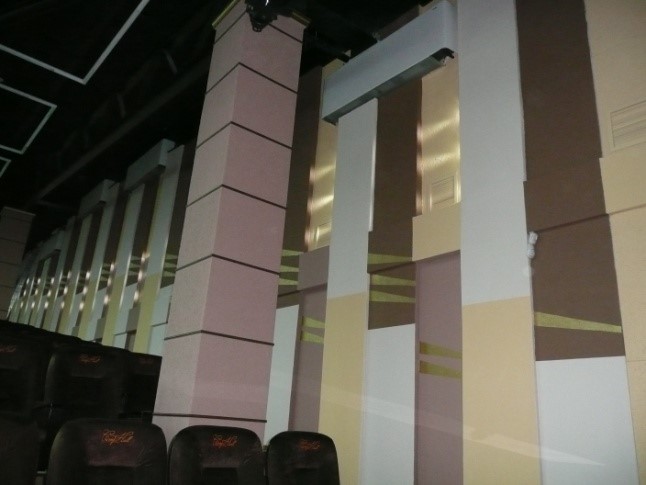

Рис.3 - Многофункциональный конференц-зал в составе КТР "Сити Молл" в г. Южно-Сахалинске.
Отделка колонн и стен акустическими панелями HERADESIGN, с финишным покрытием водно-дисперсионными краскам

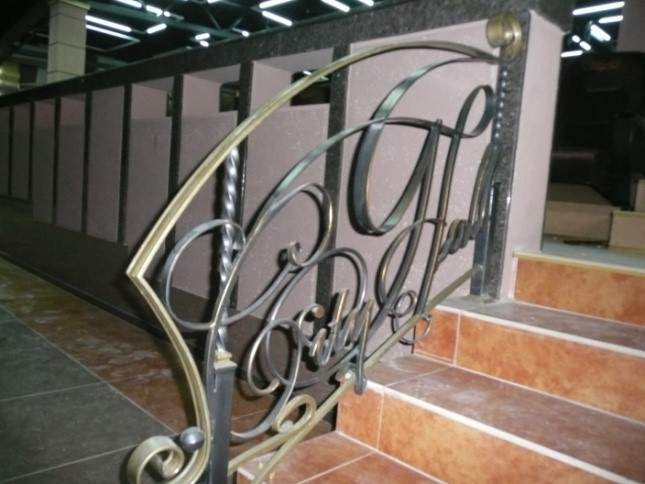

Рис.4 - Многофункциональный конференц-зал в составе КТР "Сити Молл" в г. Южно-Сахалинске.
Отделка входа на ступенчатый уклон зала керамогранитом с противоскользящими свойствами

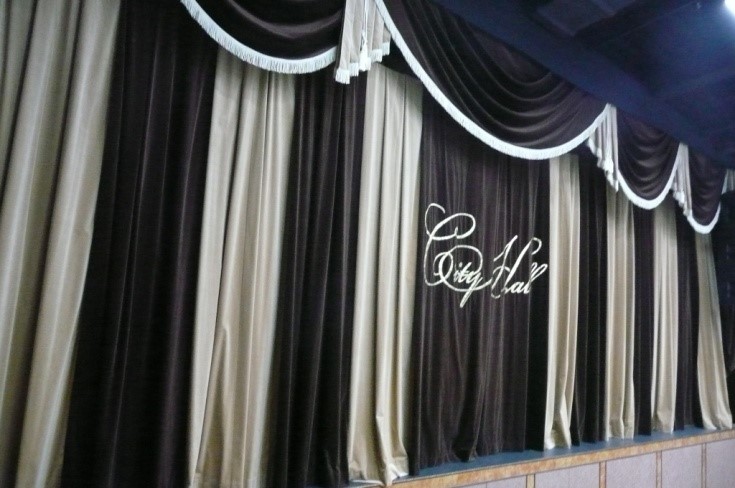

Рис.5 - Многофункциональный конференц-зал в составе КТР "Сити Молл" в г. Южно-Сахалинске.
Вид на сцену с занавесом.
Рис.6 - Многофункциональный конференц-зал в составе КТР "Сити Молл" в г. Южно-Сахалинске.
Вид на сцену с занавесом со стороны операторской.
Пожарная безопасность помещений общественного назначения.
Пожары всегда приносят неисчислимые бедствия. Об этом свидетельствует ряд крупных пожаров, происшедших в российских клубах и ресторанах. В начале февраля 2007 года – пожар полностью уничтожил московский развлекательный центр «Слава». В марте 2007-го произошел пожар в московском клубе «911», в котором погибло 11 человек. Декабрь 2007 года - сгорело здание ресторана «Восточный дворик» в Москве. В феврале 2008 –го случился пожар в элитном московском клубе «Дягилев», выгорело 1,5 тыс. кв. м. В октябре 2009 года горело самарское кафе, пожару присвоена вторая степень сложности, горела 1 тыс. кв. м. Ноябрь 2009-го. В баре города Набережные Челны произошел пожар, в котором погибло 2 человека и 29 попали в больницу, из них 8 человек с ожогами 3 и 4 степени тяжести. Нашумевший пожар в ночном клубе «Хромая лошадь» в Перми унес жизни 156 человек и пострадало еще 134. В марте 2010 года, при пожаре в ночном клубе Москвы «Опера», погиб один человек, пожару была присвоена вторая категория сложности [9]. Пожарная безопасность кафе, бара, ночного клуба, кино-концертного зала и любого другого общественного помещения включает в себя комплекс составляющих, таких как: пожарная сигнализация, средства локализации и тушения пожара (огнетушители, средства огневой изоляции), схемы эвакуации и направляющих к выходу указателей (световые таблички), системы речевого громкого оповещения, умения персонала пользоваться противопожарными системами и средствами, и другие мероприятия, оговоренные в нормативной документации, применительно к проектируемому объекту [1]. История применения огнезащитных составов в строительстве хорошо описана в учебно-справочном пособии С.В. Собуря «Огнезащита материалов и конструкций». Путь от нанесения известкового раствора на поверхность древесины, для снижения пожарной опасности деревянных конструкций, до вспучивающихся огнезащитных покрытий по металлу, железобетону, кабельным и иным коммуникациям подробно представлен в главе «История разработки и применения огнезащитных составов» вышеназванного пособия [2]. Сегодняшние предложения на рынке огнезащитных лакокрасочных материалов предлагают большой выбор покрытий имеющих декоративные свойства и широкую цветовую палитру.
Задачи, стоящие при проектировании интерьеров помещений общественной функции.
Архитектор, дизайнер проектирующий интерьер неизбежно сталкивается с вопросами соблюдения норм и правил пожарной безопасности, с необходимостью применения отделочных материалов с соответствующими сертификатами. На сегодняшний день рынок огнезащитных и огнеупорных материалов представляет довольно широкий спектр предложений, подходящих для решения вопросов декоративной отделки интерьера. К проектированию интерьера общественного назначения предъявляются особые требования. Функция интерьера общественного здания (библиотеки, конференц-зала, тематического кафе, ночного клуба и пр.) диктует выбор своеобразных архитектурно-планировочных, художественно-образных и конструктивно-пластических средств организации и построения пространства интерьера. Естественно, архитектурно-образное и функционально-планировочное решение здания, предназначенное для организации в нем спортивного бассейна для плавания, будет отличаться от сооружения предназначенного для организации в нем лечебно-профилактического учреждения или организация пространства здания многофункционального торгового центра также будет отличаться от организации пространства музейного комплекса. Уникальность задания на проектирование порождает задачу нахождения выразительного образа каждого такого пространства, как внутри, так и снаружи, что в свою очередь, обязывает архитектора и дизайнера к творческим поискам, итогом которых должно явиться запоминающееся общественное сооружение при использовании, как правило, минимально необходимых художественно-образных приемов. При проектировании на первый план выходят такие характеристики, как безопасность, а также рациональность и идентификационная точность цветового и объемно-пространственного решения. Под безопасностью следует понимать соблюдение норм и правил проектирования, а также соблюдение противопожарных требований, предъявляемых к интерьерам общественного назначения и путям эвакуации [1].
Практика применения декоративных материалов с функцией огнезащиты в отделке интерьера конференц-зала многофункционального использования.
Опыт применения сертифицированных отделочных материалов с огнезащитной функцией, приведу на примере проектирования и реализации строительством помещения конференц-холла, конференц-зала многофункционального использования «Сити-Холл» на 630 мест, в составе комплекса торгово-развлекательного в г. Южно-Сахалинске. В работе над этим объектом, автор статьи принимал непосредственное участие, наряду с другими участниками проекта. Помещение конференц-зала находится на пятом этаже комплекса, имеет ступенчатый уклон пола, располагается на двух отметках 15.100 и 18.300, логически связано с эвакуационными маршевыми лестницами. Представляет собой помещение прямоугольной формы с переменной высотой потолка, поскольку располагается под криволинейной кровлей здания комплекса. В задачу дизайн решения названного помещения входило, кроме внешнего вида, создание благоприятной акустической среды, несмотря на сложную высотную конфигурацию помещения. [4] В связи с этой задачей, специалистами был выполнен акустический анализ и расчет. Поскольку, как сказано выше, помещение имеет сложную высотную конфигурацию, а наличие балок и ферм перекрытий дает многочисленные звуковые переотражения, задача сводилась к созданию максимально возможного диффузного поля. Для этой цели, цели покрытия металлического потолка (несъемная опалубка) и металлических конструкций, предварительно обработанных огнезащитными материалами, было выбрано многофункциональное напыляемое покрытие SONASPRAY. Как описывает сайт компании «Акустические материалы и технологии», основным компонентом покрытия SONASPRAY, примененном на данном объекте, является крупнодисперсные хлопья целлюлозы (5-10 мм), которые с помощью специального оборудования, смешиваясь с клеящим связующим, наносятся на обрабатываемую поверхность. Высокая адгезия позволяет напылять покрытие на любые поверхности. Фактура выполненного покрытия внешне напоминает штукатурку «под шубу». Цвет в данном случае был выбран черный. Кроме того, покрытие SONASPRAY, относится к 6-й группе огнезащитной эффективности по ГОСТ Р 53295-2009. Конструкция и отделка стен призвана служить с одной стороны, той же цели, созданию диффузного поля и улучшения акустического климата помещения, с другой, кроме эстетической составляющей, обеспечить необходимую огнезащитную функцию. Конструкция стен и колонн, представляет собой ступенчатую поверхность по каркасу, в полые части которой уложен звукоизолятор «Шуманет-Эко», обработан каркас двумя слоями ГКЛ и финишную отделку представляет, окрашенная водно-дисперсионными красками, акустическая панель HERADESIGN, имеющая противопожарный сертификат КМ1, что соответствует требованиям пункта 4.3.2.СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» [6]. Покрытие пола на ступенчатом уклоне осуществлено покрытием Forbo Sarlon Tech Canyon, которое объединяет в себе отличные акустические и износостойкие качества. Рекомендовано изготовителем Forbo Sarlino (Франция) к применению в театрах, кинотеатрах, лекционных, конференц залах и др. подобных помещениях общественного назначения. Покрытие имеет сертификат соответствия техническому регламенту о требованиях пожарной безопасности, относится к группе горючести Г2. Цвет покрытия и сварочного шнура выбран исходя из общей гаммы дизайнерского цветового решения помещения конференц-зала. Изготовитель и поставщик предлагают палитру из 23 цветовых вариантов покрытия, что дает дизайнеру хороший выбор для принятия творческих решений [4]. Покрытие сцены конференц-зала выполнено специальным сценическим покрытием черного цвета Tuechler CONSOR (Австрия). Рекомендован к применению для сцен драматических театров в том числе. Пожарная классификация DIN 4102, класс материала В1 (трудно воспламеняющийся). Эвакуационный проход перед сценой выложен керамогранитной плиткой размером 600х600 мм, противоскользящей, коричневого оттенка, что соответствует общей колористической гамме помещения. Фасад сцены оформлен сочетанием керамогранитного покрытия с акустической панелью HERADESIGN. Двери в конференц-зал, открывающие пути эвакуации при необходимости, деревянные, цвет «Венге», продиктованный общим колористическим решением, в противопожарном исполнении, имеют следующие характеристики: ДПМЕI – 30 мин, звукоизоляция Rw – 35 дБ, снабжены ручками «антипаника» и доводчиками. [4] Кресла конференц-зала (производитель Китай), модели HJ-9105, имеют хороший внешний вид (производитель предлагает широкую цветовую палитру тканей обивки), эргономичный дизайн, высокий уровень комфорта и снабжены выдвижными пюпитрами для режима конференций. Обивка кресел выполнена из высококачественного материала, обладающего противопожарными свойствами, устойчивый к загрязнениям и выгоранию. С вышитым логотипом «City Hall», так называется зал, на спинке создает вполне уютную атмосферу в большом помещении [4], [8]. Торжественный вид залу придает занавес на сцене, выполненный компанией «Имлайт» (г. Киров), впрочем, как и всё поставленное светотехническое и звуковое оборудование. Бархатный занавес шоколадно-бежевых тонов, украшен вышитым вручную специалистами компании, логотипом конференц-зала [7], [4]. При изготовлении оригинального занавеса был применен сценический бархат аналогичный модели CHOPIN с характеристиками огнестойкости EN 13772 – C1, DIN 4102 – B1 [4].
Заключение.
На сегодняшний день производители предлагают большой ассортимент огнезащитных отделочных материалов, от различных покрытий-антипиренов, огнезащитных и огнеупорных лакокрасочных материалов до интумесцентных покрытий, имеющих самый широкий практический и функциональный смысл и применение. Как правило, вся продукция сертифицирована и имеет гарантии по срокам эксплуатации [3]. Для правильного выбора покрытия необходимо определиться с группой огнезащитной эффективности и после этого планировать комплектацию объекта подходящими материалами. Также необходимо обратить внимание на расход лакокрасочной продукции при нанесении огнезащитных покрытий или на раскрой листовых материалов, имеющих огнезащитные характеристики. Подвергнуть какой-либо классификации сегодняшний рынок предлагаемых товаров довольно затруднительно, как свидетельствуют различные компетентные источники, в связи с коммерческой тайной производителей, в частности и другими ограничениями рынка, но укомплектовать конкретный объект материалами, имеющими необходимые противопожарные характеристики исходя из конкретных задач, бюджета и архитектурно-дизайнерских решений вполне возможно.
